繼電器控制電磁閥怎么接線，繼電器控制電磁閥電路圖
有關時間繼電器控制電磁閥的接線方法，一個電磁閥延時打開與延時關閉的繼電器控制線路，用到了時間繼電器與中間繼電器等，有需要的朋友參考下。

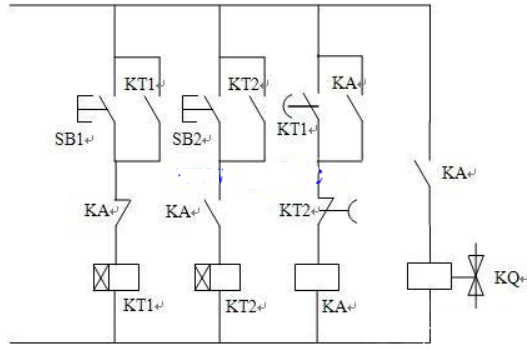

上圖中各符號的含義：1）SB1是啟動按鈕；2）SB2是停止按鈕；3）KQ是電磁閥；4）KA是中間繼電器；5）KT1、KT2是時間繼電器。
功能說明：
1、電磁閥線圈電路串聯一個延時啟動觸點1，一個延時停止觸點2；
2、當啟動觸點延時閉合后，必須通過一個中間繼電器來完成自鎖；
3、延時啟動觸點1用通電延時，延時停止觸點2用通電延時；
4、啟動觸點控制延時啟動觸點1的線圈，并自鎖，在延時觸點1延時閉合后連鎖斷開；
5、停止觸點接通延時停止觸點2的線圈，并自鎖，在延時停止觸點2斷開后連鎖斷開。
